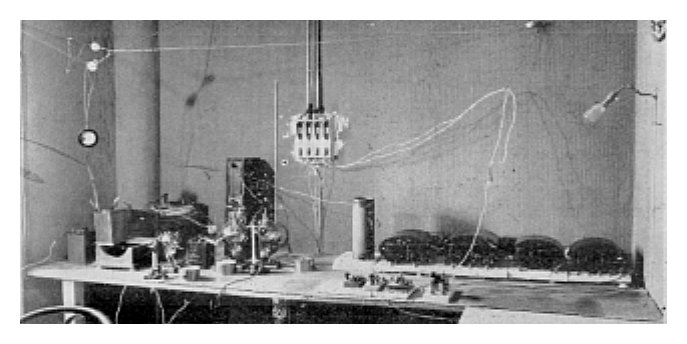

L'émetteur de 8AB au moment de la première liaison bilatérale France - Etats Unis.
A droite, les quatre transformateurs Ferrix dont les secondaires, reliés en série, fournissaient la haute tension. Puis une self d'arrêt HF, posée debout sur une cuvette photographique en faïence. Derrière les deux lampes de 250 watts, deux condensateurs faits avec du papier d'étain et des plaques photo 13 x 18 . L'ampoule de 50 watts servant de résistance de grille. Tout à fait à gauche la self d'émission , les condensateurs variables et l'ampèremètre d'antenne. Le courant à la base de cette dernière étant de 5 ampères.
